主翼取り付け - JUNTEA

2018/07/20 (Fri) 11:21:05

まずは、下翼から固定ピンとか接着します。
主翼の平行度や直角度を確認するのに何度も
立ったり座ったり中腰…スクワット!

膝筋肉を鍛えましょう!

Re: 主翼取り付け - JUNTEA

2018/07/20 (Fri) 18:45:54

下翼取り付け完了です♬

FRP接合~♬ - JUNTEA

2018/07/18 (Wed) 18:16:00

今回はマイクログラスを中央部3重貼りでポリ
樹脂を注意深く使いました。

筆で塗って厚紙のヘラでしごくと薄く綺麗に均等
に貼れます。クロスの目は機体に平行でなく45°
で切ってあるので3次元曲面でも綺麗になじんで
くれました。

Re: FRP接合~♬ - JUNTEA

2018/07/19 (Thu) 12:56:16

上翼同士の接合面整形です。
削りしろが少ないので少しづつ削って合い面の
スキマが無くなるようにします。
一気に削ると大きな隙間ができてしまいます。

Re: FRP接合~♬ - JUNTEA

2018/07/19 (Thu) 13:09:43

上の翼は下半角が付くので両側のジグの下に
カイモノを入れて研磨しています。
ぴったり合わないと仮止めも出来ないので裏
面を見ることもできません。
スキマができてしまったらバルサパウダーで
埋めて瞬間で固めればokです。

Re: FRP接合~♬ - JUNTEA

2018/07/19 (Thu) 18:00:47

上下主翼接合完了~♬
この状態で上下とも270grです!
相当難易度が高いですが、目標クリヤです。


本日早朝芝刈り実施しましたが、朝は涼しくて
良いのですけど、芝がウェットなんで刈った葉
がトラップできず滑走路に散乱してます。
暑さのせいで凄い成長速度なのでまた来週かり
ます。

Re: FRP接合~♬ - JUNTEA

2018/07/20 (Fri) 07:51:09

FRP部のパテ盛り整形完了。
これから胴体に載せて支柱を取り付けます。

その前に片付けないと場所がないぜ。

ヒンジ取り付け - JUNTEA

2018/07/16 (Mon) 06:06:16

ヒンジ穴をあけて仮付中です。
今週末はFUTABA杯が西濃にて開催です。
練習に行くにはやや気温高すぎ、それに機体製作
も頑張らなきゃで集中してます。

Re: ヒンジ取り付け - JUNTEA

2018/07/16 (Mon) 08:21:35

抜け止めヒンジピンも入れて…
1枚目完成~。翼端は4枚一緒に研磨ですね。

この重量なら超軽量クラス合格です。

Re: ヒンジ取り付け - JUNTEA

2018/07/17 (Tue) 08:05:27

主翼のFRP接合の事前テストです。
マイクログラスの重ね貼りなら重量増加は
少なめです。パテが意外に重いのでヘラで
しごいてクロスを密着させます。

Re: ヒンジ取り付け - JUNTEA

2018/07/17 (Tue) 08:54:54

連続の猛暑日が続きますねぇ~。
主翼あと2枚エルロン加工進めてます。

Re: ヒンジ取り付け - JUNTEA

2018/07/17 (Tue) 18:04:52

ふぅ~、やっと4枚完成♬
翼端を整形したら、FRPで接合です。
前回ここで厚いガラスクロスを使ったせいで
かなり重量が増えてしまいました。
これで挽回できます♬

主翼3枚完成 - JUNTEA

2018/07/14 (Sat) 16:59:52

4枚目が硬化待ちです。
ジグが4つあるとはかどりますけど、疲れます。

さて今夜は屋台の引き回しの交通整理です。
まだまだ暑いぜぇ~。

Re: 主翼3枚完成 - JUNTEA

2018/07/14 (Sat) 21:35:58

猛暑の夕刻から夜まで屋台のひきまわし…
暑かったわぁ~!!!!!!
明日もあるんだよね~。

Re: 主翼3枚完成 - JUNTEA

2018/07/15 (Sun) 09:38:45

エルロンを切り離す前に表面仕上げ研磨です。
道具と手の自重がかからないように垂直にして
磨いています。

これだと切粉が溜まらないし、研磨面も観察し
やすいですね。
軽くなでるだけで表面が滑らかになっていき
ます。ん~すべすべお肌は快感ですぅ。

Re: 主翼3枚完成 - JUNTEA

2018/07/15 (Sun) 12:36:03

エルロン切り出し開始、ここがきっちり
出来ていると後工程が楽になります。

Re: 主翼3枚完成 - JUNTEA

2018/07/15 (Sun) 16:12:12

エルロンのVカット研磨しました。
まっすぐ対象になるよう注意深く研磨です。

今夜も屋台の引き回し…暑いぜぇ。

主翼組み立て - JUNTEA

2018/07/13 (Fri) 06:23:00

エポキシ90minで一晩おいて出来上がり。
30minエポだと夏場は塗ってる間に硬化が
始まって危機的状況になりますから。
やや粘度が高めで絞り出しにくいですが
3gr程度で接着できました♬

Re: 主翼組み立て - JUNTEA

2018/07/13 (Fri) 06:24:58

さて肝心の重量ですが第一関門クリヤです!
この段階でこの重さなら主翼一枚300gr
が何とかできそうです。

今日も暑そうですねぇ~(+_+)。

Re: 主翼組み立て - JUNTEA

2018/07/13 (Fri) 18:59:42

2本目主翼が硬化待ちなので、ジグを追加です。

Re: 主翼組み立て - JUNTEA

2018/07/13 (Fri) 19:00:29

ジグ完成~。

Re: 主翼組み立て - JUNTEA

2018/07/13 (Fri) 19:02:35

3本目の片翼組み立て中~。
今夜から地元の祇園祭りです。朝は立哨、夜は屋台
引き回しの交通整理係です。

プランク材完成 - JUNTEA

2018/07/11 (Wed) 18:11:47

今回はいろいろ工夫してプランク材も軽くして
目標クリヤで完成です。まる2日かかりました。

複葉機は主翼が2枚あるわけですから単純に単翼
より500gr重くなるってことです。
頑張らないと軽くはならないですね(^^;)。

Re: プランク材完成 - JUNTEA

2018/07/12 (Thu) 16:54:29

各部品や作業毎に重量測定して目標からズレて
いないか確認しながら組み立ててます。
なんとか目標値に収まる目途がつきました♬。

Re: プランク材完成 - JUNTEA

2018/07/12 (Thu) 16:59:06

今日から1週間近所の交差点で立哨です。
朝から日差しが強くて結構暑いです。

主翼組み立て中 - JUNTEA

2018/07/10 (Tue) 19:48:15

今回は相当高い目標で生地完成主翼を目指して
デジタル秤とにらめっこです。
研磨や接着剤,FRPの使い方や強度確認など
やってみています。バルサ同士の接着にごてご
て接着剤を塗っても、そのすぐ近くでバルサ
が割れるので適量がありますね!

Re: 主翼組み立て中 - JUNTEA

2018/07/11 (Wed) 04:51:27

生地組み立てしてると緊張しますねぇ~(^^;)
http://www.kincho.co.jp/cm/radio/

Re: 主翼組み立て中 - JUNTEA

2018/07/11 (Wed) 10:05:31

繊細な重量測定には安物秤は役立たず。
でもって新品高級品を買い替えました。
計るたびに0.5grとか違ってた表示が
さすがに毎回同じです。

Re: 主翼組み立て中 - JUNTEA

2018/07/11 (Wed) 10:29:09

早朝から猛暑の交差点で今日からまた一週間
立哨始めです。

またまたパンク - JUNTEA

2018/07/09 (Mon) 13:09:32

早朝すずしいうちに芝刈り始めたらタイヤが
はずれてしまいました。
山本産業に持ち込んで空気を入れてもらって
復活!結局昼前までかかって完了でした。

帰ろうかと思いましたが、せっかく来たので
と2フライト。

明日は雨だにゃぁ~。 - JUNTEA

2018/07/06 (Fri) 18:01:53

土日は富士川検定参戦です。
土曜は雨で中止かな?
日曜は飛ばせそうです。

明日はまったりスパ三昧の予定です。

雨が続きますね。 - JUNTEA

2018/07/06 (Fri) 11:35:58

垂直尾翼のスキマに研磨粉が溜まると面倒
なのでテープと粘土を使って目隠ししました。

絹貼り前後の研磨で大量の粉が出ますからね。
クリヤ塗るときに粉がでてきら結構ヤバイです。

Re: 雨が続きますね。 - JUNTEA

2018/07/06 (Fri) 11:39:06

換気扇をリモートで作動させるようコンセント
買いました。エアコン効率があがります。

コンプレッサーもリモートがいいなぁと2個
買ったのですが、狭い部屋だと両方同時に動
いてくれて便利です…って

おい!1:1で対応してねぇのかよ?!!!

Re: 雨が続きますね。 - JUNTEA

2018/07/06 (Fri) 16:18:09

キット2号到着、はやっ ♬。

Re: 雨が続きますね。 - JUNTEA

2018/07/06 (Fri) 16:23:56

NEO脚も到着です。
ステージ1号の時に購入したのは3回の普通の着
陸でポッキリ折れてしまいました。

修理しようにもコシが無さ過ぎて断念したっけ。
今はハニカムが入ってるらしく強度アップし
てるらしい。

土日は検定会だけど… - JUNTEA

2018/07/05 (Thu) 06:45:10

雨予報ですねぇ~、ちと無理かもしれませんが
一応行かなくては検定料がかえって来ません。
土曜夜はスパで骨休めだな。

日曜は曇りで飛ばせるかもしれませんね。

Re: 土日は検定会だけど… - JUNTEA

2018/07/05 (Thu) 06:53:21

全体がほぼ生地完成したので気になる重さ
を細かく計測してみたところ、主翼の重量
が予想以上となってしまいました。
主翼接合のFRPが原因と判明!
グラスの厚みが過大だったようです(^^;)。
今回製作の主翼は自分用にして、再度組む
ことにしました。

Re: 土日は検定会だけど… - JUNTEA

2018/07/05 (Thu) 14:49:09

胴体を仕上げ研磨中~、結構な作業量です。
ゴシゴシ磨くのではなく、超軽くこするだけ
。でないとかえってへこみやすい所だけがへ
こんで凹凸が消えません。

Re: 土日は検定会だけど… - JUNTEA

2018/07/05 (Thu) 17:38:17

フィレットを接着前に整形してるところです。

キャノピー加工 - JUNTEA

2018/07/04 (Wed) 17:02:34

スライドストッパーが標準で付いてますので
長穴をあけて接着しています。
付属のものは2mmのピアノ線が伸びているだ
けなので、ネジを切ってアルミキャップを削
りだして取り付けました。

Re: キャノピー加工 - JUNTEA

2018/07/04 (Wed) 17:03:53

小さいですが通気口を開けるのを忘れてましたん。

主翼周辺 - JUNTEA

2018/07/03 (Tue) 14:49:04

下翼下側にパテ盛り整形です。

Re: 主翼周辺 - JUNTEA

2018/07/03 (Tue) 14:50:27

主翼を取り付けて再度迎角を確認しています。
下翼に対し上翼は-1.0°です。

Re: 主翼周辺 - JUNTEA

2018/07/03 (Tue) 14:51:18

上翼のカバー取り付け中。

Re: 主翼周辺 - JUNTEA

2018/07/03 (Tue) 18:56:07

下翼用の胴体フィレットを加工します。
翼の当たる面にマイクログラスを貼ってエッジの
補強をします。

支柱とりつけ - JUNTEA

2018/07/02 (Mon) 16:40:38

左右の支柱の取り付けです。
上下翼の取り付け精度に影響しないように
バランスよく付けるのが大変です。

Re: 支柱とりつけ - JUNTEA

2018/07/02 (Mon) 18:02:45

支柱固定用のアピノ線が通る穴を開けます。
ドリルで少しづつ翼に傷をつけないように
そろりそろりと加工します。

飛行機をあまり動せないので人間が動かな
くてはならず、作業内容の割に重労働です
よん(涙)。

主翼周辺 - JUNTEA

2018/07/01 (Sun) 20:49:12

下の翼のカバー取り付けです。
取り付けネジの入り口がバルサだけの穴だったので
ベニヤにして穴を開けました。多少つついてもキズ
なりませんに。

Re: 主翼周辺 - JUNTEA

2018/07/01 (Sun) 20:49:59

明日も暑そうだなぁ~。

Re: 主翼周辺 - JUNTEA

2018/07/02 (Mon) 08:24:57

支柱の仮付けしてみます。
上下翼の取り付け精度をみながら、支柱の位置
や組み立て加工を考えてます。

Re: 主翼周辺 - JUNTEA

2018/07/02 (Mon) 12:11:55

支柱の組み立て作業です。
固定するためのピアノ線の通るガイドパイプを
取り付けています。

仮組み立てて様子を - JUNTEA

2018/06/29 (Fri) 17:35:59

形になるとうれしいもので、全部取り付けて
仮組み立てしてみました。
ん~なんとかここまでたどり着きました♬

Re: 仮組み立てて様子を - JUNTEA

2018/06/29 (Fri) 17:41:34

部屋がやや手狭ですね。
尾翼と主翼の取り付け精度は一発OK♬。

ここからは立ったりしゃがんだり、付けたり外
したりで模型製作と言うより「格闘技」です。

Re: 仮組み立てて様子を - JUNTEA

2018/06/30 (Sat) 10:12:46

主翼の取り付けには接合部のパ手盛り仕上げが
必要で、ここで仕上げてしまいます。

Re: 仮組み立てて様子を - JUNTEA

2018/06/30 (Sat) 10:57:31

今日は土曜日で今年の前半が終わりですね。

Re: 仮組み立てて様子を - JUNTEA

2018/06/30 (Sat) 10:59:22

下の翼の取り付け精度も一発バッチリです。

Re: 仮組み立てて様子を - JUNTEA

2018/06/30 (Sat) 17:13:01

下の翼のノックピンの取り付けです。
主翼の取り付け精度を狂わせないように付けるの
に何度も着けたり外したり…足腰のストレッチに
なりますねぇ~。

キャノピー取り付け - JUNTEA

2018/06/29 (Fri) 11:14:14

フライトホビーのキットのキャノピーは寸法が
ほぼ完成状態なので、位置精度が悪いとどうし
てもズレが出てしまいます。
まぁズレてもポリパテで修正可能ですが慎重に
やる必要があります。
カーボンと枠ははがれやすいので、バルサ粉を
つめて瞬間を流すときっちり接着します。

Re: キャノピー取り付け - JUNTEA

2018/06/29 (Fri) 11:47:44

胴体ほぼほぼ出来て来ましたね。
残り難しそうなのは下翼のフィレットかな。
7月には塗装するのでそろそろ準備しなくては!

主翼取り付け - JUNTEA

2018/06/29 (Fri) 16:09:33

まずは下の翼の様子をみてます。

Re: キャノピー取り付け - JUNTEA

2018/06/29 (Fri) 16:10:58

次は上の翼です。
だいたい部屋の作りが複葉機を想定してないので
かなり手狭です(自爆)♬。

胴体の前後を仕上げ - JUNTEA

2018/06/28 (Thu) 17:48:43

ラダー整形とヒンジ取り付け中~。

Re: 胴体の前後を仕上げ - JUNTEA

2018/06/28 (Thu) 17:49:23

合わせの難しいキャノピー組み立てです。

Re: 胴体の前後を仕上げ - JUNTEA

2018/06/28 (Thu) 17:50:24

明日も雨予報で製作に集中できますね。
ってかちょっと疲れてきましたぜ。

Re: 胴体の前後を仕上げ - JUNTEA

2018/06/29 (Fri) 09:03:08

垂直尾翼の翼端部整形です。
胴体に接着してしまうと研削しにくいので
あらかた仕上げてから接着します。

週末は滑走路整備です。 - JUNTEA

2018/06/27 (Wed) 12:25:57

明日から雨予報なので、昨日芝刈りして今日は
肥料撒いておきました。
今年は元気良さそうな芝状態だったので省略し
てましたが、ここへ来てやや生育が悪そうなの
で4袋(1250円×4)撒いておきました。

Re: 週末は滑走路整備です。 - JUNTEA

2018/06/27 (Wed) 19:12:39

モーターカウル接着しています。
今回はジグも作ってエポ30分で接着です。

胴体周辺へ - JUNTEA

2018/06/26 (Tue) 05:27:50

あらかた形になったところです。
主翼や尾翼取り付けないと出来ない作業もあり
部屋を片付けて組み立てできるよにしないと
いけません。

Re: 胴体周辺へ - JUNTEA

2018/06/26 (Tue) 16:19:43

水平垂直尾翼仮付で様子をみます。
水平の翼端を整形しながら、尾部周りを確認中。
尾翼が無いと主翼だけ付けても精度が判りません
からね。

Re: 胴体周辺へ - JUNTEA

2018/06/26 (Tue) 20:01:52

今夜は交通指導員さんから交差点での旗振りの
やり方を講習してもらいましたん。
結構難しいです。

Re: 胴体周辺へ - JUNTEA

2018/06/27 (Wed) 05:16:18

胴体下側尾部のブロック整形中です。
接着してからだと削るのが大変なので出来るだけ
近い形になるまで仕上げておきます。

Re: 胴体周辺へ - JUNTEA

2018/06/27 (Wed) 07:31:38

尾部整形がだいたい出来たので、垂直尾翼を
取り付けます。
ジグが無いとまっすぐ立てるのは難しいで
すよ。

Re: 胴体周辺へ - JUNTEA

2018/06/27 (Wed) 07:43:18

モーターカウルはGOコントラを取り付けると
言うことで、穴あけ完了です。

コントラで両ペラが接地するような着陸をす
るとカウルごと取れてしまいます。
ユニットが壊れるよりカウルが壊れた方が簡
単に安価になおりますからね。

胴体組み立て - JUNTEA

2018/06/25 (Mon) 08:10:38

胴体後方部にトラス構造の補強を入れました。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 08:18:34

水平尾翼、下翼、上翼の取り付け精度を確認します。
デジタルゲージは0.1度まで計測できるので紙一枚
程度のズレも判定できます。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 08:22:45

GOもASAも取り付け可能なように穴を開けるジグ
です。いきなり開けるとまず間違いなく傾きます。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 08:25:23

胴体上部の曲面プランク接着中です。
左右を中央から少しづつ分散しながら接着して
いかないと歪むそうです。
片側だけ一方から一気に接着してはいけません。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 12:48:09

上側板プランク終了~♬
波打たないで綺麗にくっつきました。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 12:51:14

しっかり密着&接着して剛性を上げます。

Re: 胴体組み立て - JUNTEA

2018/06/25 (Mon) 17:22:42

胴体プランク完了です。

モーターカウルはコントラユニット他オーナー
と相談してからですね。

オールジャパン予選@揖斐 - JUNTEA

2018/06/24 (Sun) 18:24:39

土日参加してきました…が…何故か撃沈。
で…合間にオヤジ5人で各務原航空博物館
へリニューアルしたらしいとお出かけ。

Re: オールジャパン予選@揖斐 - JUNTEA

2018/06/24 (Sun) 18:33:28

御注文主様のご要望でGOコントラも載るように
と仕様変更です。問題なさそうです。


撃沈のことは忘れて製作に集中しなきゃね。

Re: オールジャパン予選@揖斐 - JUNTEA

2018/06/24 (Sun) 20:13:38

会場で連写した写真を勝手にパノラマにして
くれてあったりします。

胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 06:52:59

尾翼とりつけカンザシ部分と主翼とりつけ面
との相対角度を確認しています。
ここが一番大事なとりつけ精度となります。

Re: 胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 06:57:49

胴体左右側板はジグがあっても前後上下に可動
しますから、きっちり位置を出してから接着し
ています。
接着順序も中央から前後に応力を分散させなが
ら接着すると精度がよくなるらしい。

Re: 胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 11:28:56

じわじわともったいつけながら接着しています。
主翼取り付け部と尾翼カンザシの平行度を常に
測りながら力を入れないように保持です。

Re: 胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 14:27:20

上翼の取り付け部完了♬。
これを4つ仕上げろとなると苦痛ですが、1つ
だけだとやはりはかどります。

週末はオールジャパンの予選が揖斐川にて開催
されます、明日から泊りがけで他所で練習しな
がら出かけます。  v(^^;)v

Re: 胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 14:28:50

ひとりよりやっぱ大勢がいいなぁ~♪

Re: 胴体固定前精度測定 - JUNTEA

2018/06/21 (Thu) 16:05:45

機体表面の穴は絹貼りや下地処理の時に粉が
溜まって塗装時に出てきたりと面倒です。
穴や溝は「木粉粘土」で埋めておきます。

胴体組み立て開始~ - JUNTEA

2018/06/18 (Mon) 12:11:15

さて次に胴体の組み立てを始めます。
主翼に較べたら部品も少なくやりがいが
あります!

Re: 胴体組み立て開始~ - JUNTEA

2018/06/18 (Mon) 19:30:47

脚取り付け部加工です。
ジュラ脚が接触する面は硬い方が良いので
アラミド繊維入りカーボン板を余分に載せ
てます。カーボン板は接着剤の密着が弱い
ので、2mmの穴を多数あけておきます。

Re: 胴体組み立て開始~ - JUNTEA

2018/06/19 (Tue) 19:38:11

明日は雨予報だし、終日胴体組み立てに集中
するかな。

Re: 胴体組み立て開始~ - JUNTEA

2018/06/20 (Wed) 12:32:00

胴枠仮組しています。
間違いや勘違いがないかしっかり確認しています。

コロンビア戦に勝って興奮しちゃいました。
疲れてしまってなんだか眠いぞ(笑)。

主翼のFRP接合。 - JUNTEA

2018/06/16 (Sat) 13:54:25

下翼左右を接合しています。
ガラスクロスにレジンを筆で置いていく感じ、まんべん
なく塗ったら、ティッシュで軽く押さえて余分なレジン
を取り去ります。

こうすると後工程での研磨が楽ですね。

Re: 主翼のFRP接合。 - JUNTEA

2018/06/18 (Mon) 06:28:17

上翼接合これで完了です。
主翼はだいたい出来たので、次は胴体組み立て
に進みます。
いつもなら主翼は1週間程度、胴体も同じくらい
で3週間あれば生地完成となるのですけど、さす
が複葉機!手間取りました。

同じもの2つまではあまり苦も無くできますが
4つあるとかなり苦痛ぅ~(^^;)。

夏季EXP大会開催地変更 - yamazaki

2018/06/15 (Fri) 20:44:04

毎年恵那で行われていた標記大会ですが、今年は諸般の事情で静岡スカイヤーズに変更になりました。
詳しい理由はまた後程。

Re: 夏季EXP大会開催地変更 - JUNTEA

2018/06/16 (Sat) 13:57:17

楽しみにしていたのに変更ですか、残念。

猛暑の8月、避暑に出かけるのに丁度良かった
のにねぇ~。
ホテルも予約してたんですが、キャンセルです。

主翼接合へ - JUNTEA

2018/06/15 (Fri) 19:54:34

注文してたグラスクロスが届いたので接合に
向けて準備中です。
片翼づつの細部の整形を終了しておかないと
接合してからじゃ大変です。
面研磨やR研磨をじっくりやります。

カーボン部品へと - JUNTEA

2018/06/14 (Thu) 14:25:46

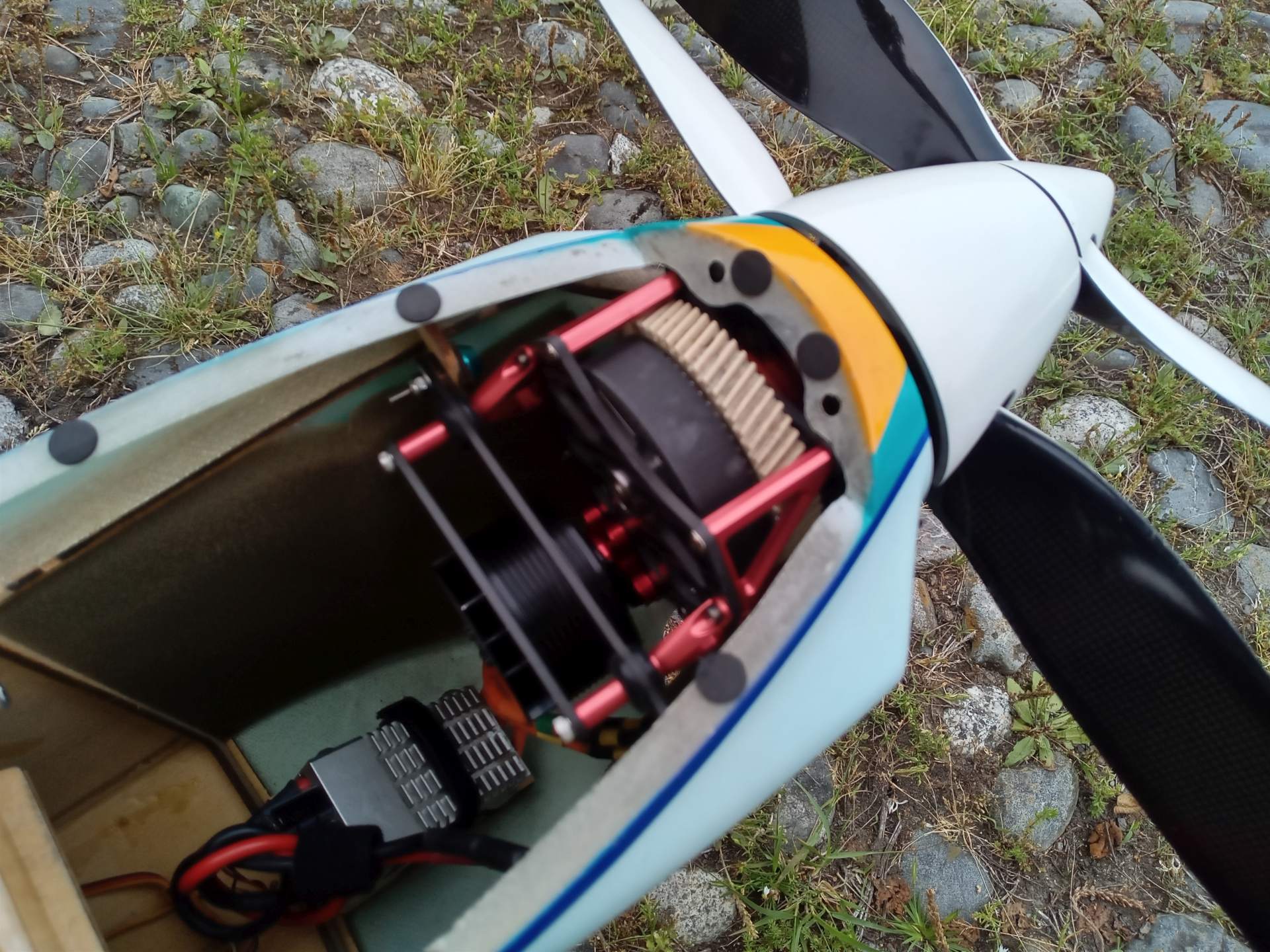

カウルの穴整形とモーターマウント部へのカーボン
クロス貼り付けです。
ASAコントラ仕様なのでモーターが空気取り入れ
口を塞ぐため開口部を2倍程度にしました。

Re: カーボン部品へと - JUNTEA

2018/06/14 (Thu) 16:24:23

カーボン部品整形終了。
後はピンホール埋めだね。

Re: カーボン部品へと - JUNTEA

2018/06/14 (Thu) 16:43:17

表面のピンホールやキャビティを見極めやすく
するため、白を軽く塗って確認します。
綺麗に見えても結構穴が開いてます、埋めない
で塗ると後々苦労します。

Re: カーボン部品へと - JUNTEA

2018/06/15 (Fri) 12:50:27

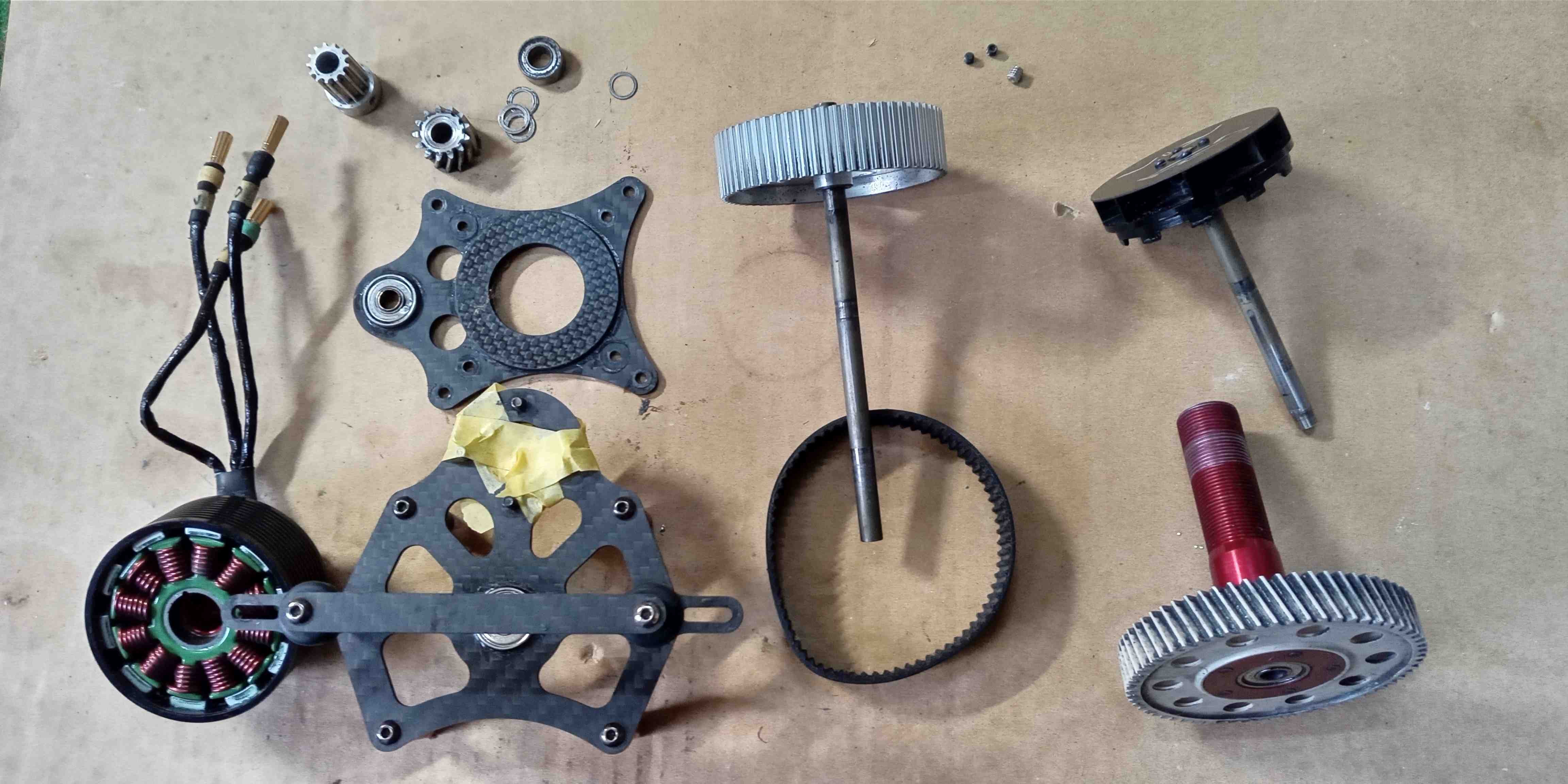

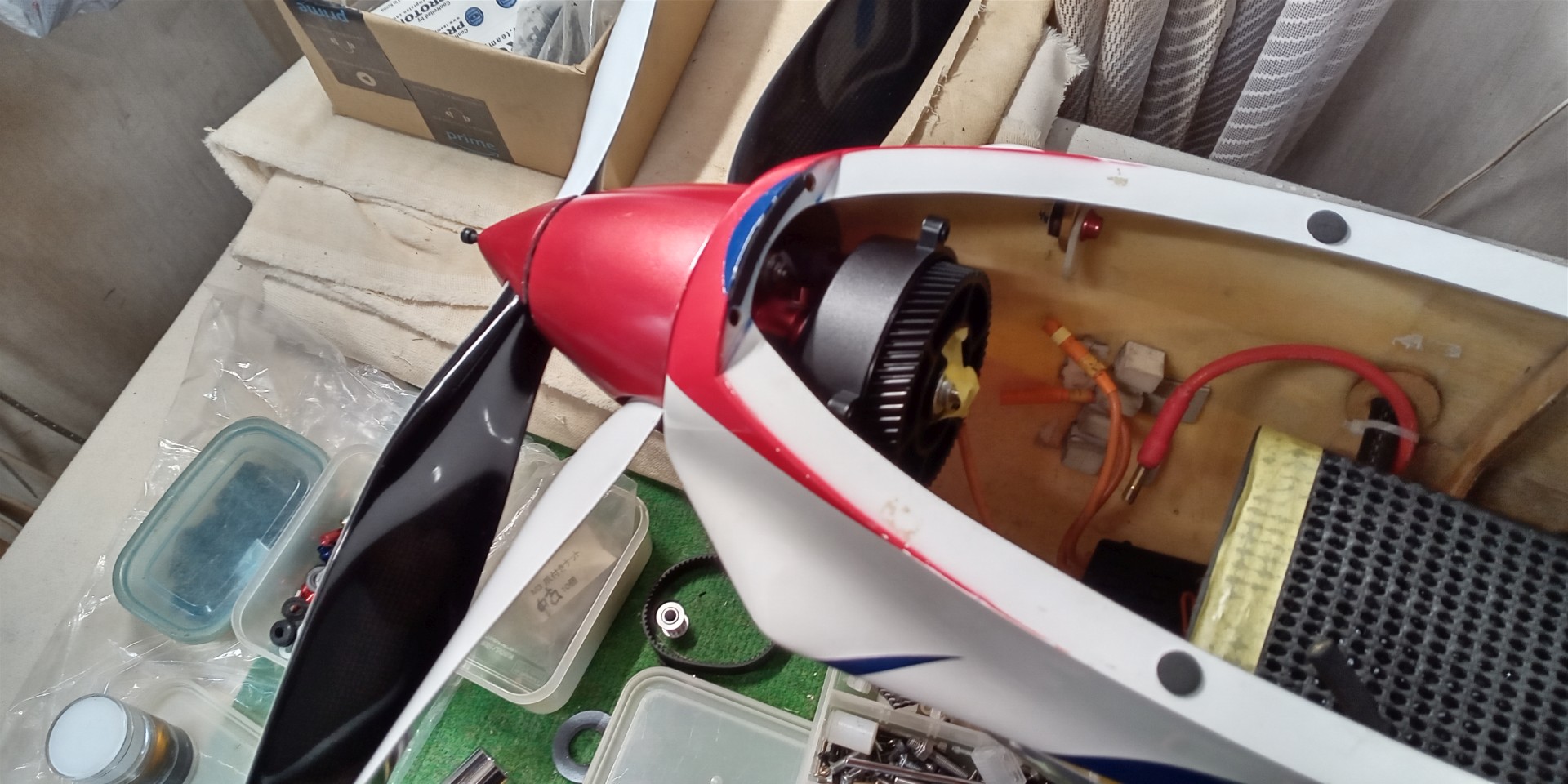

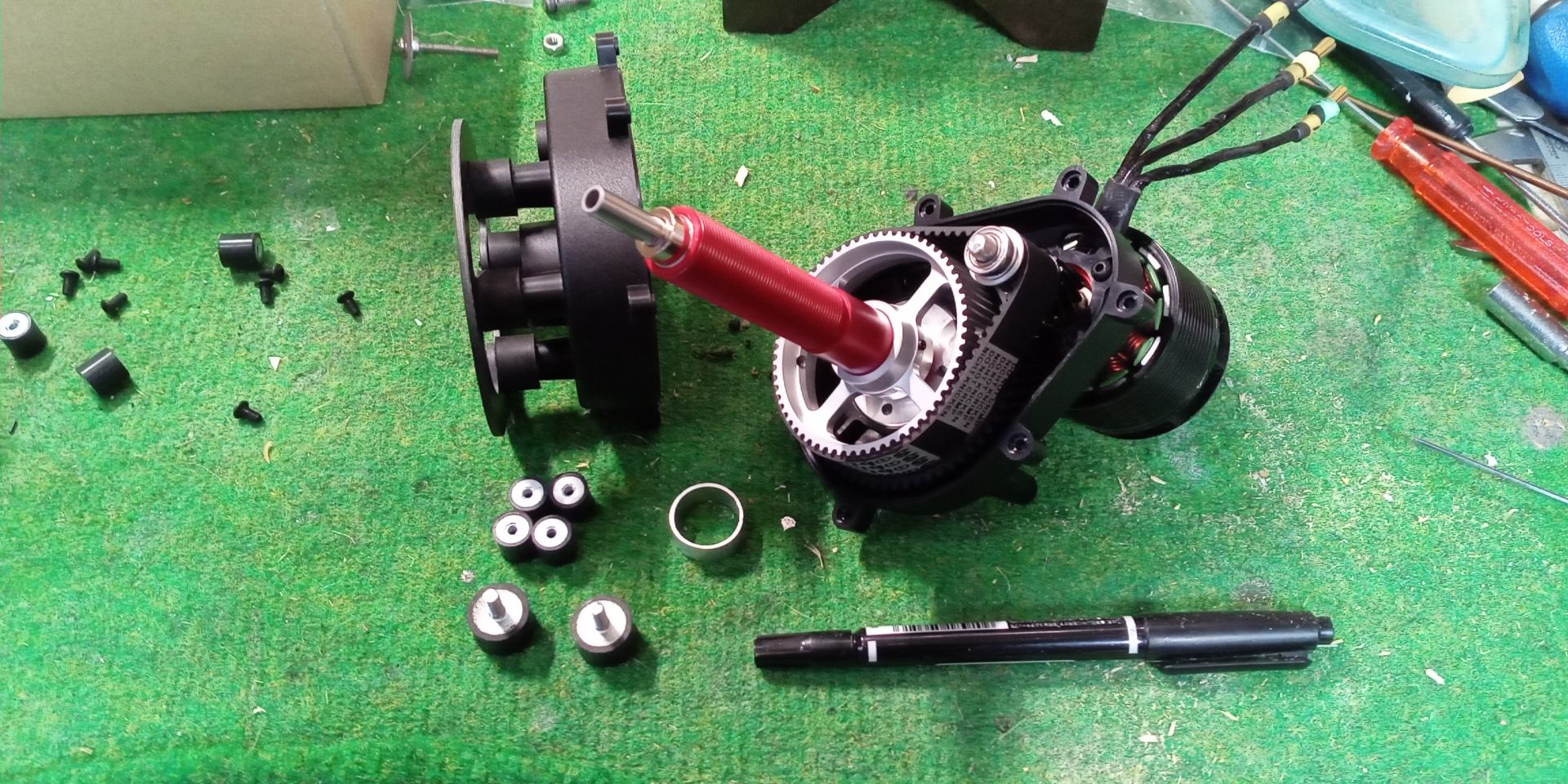

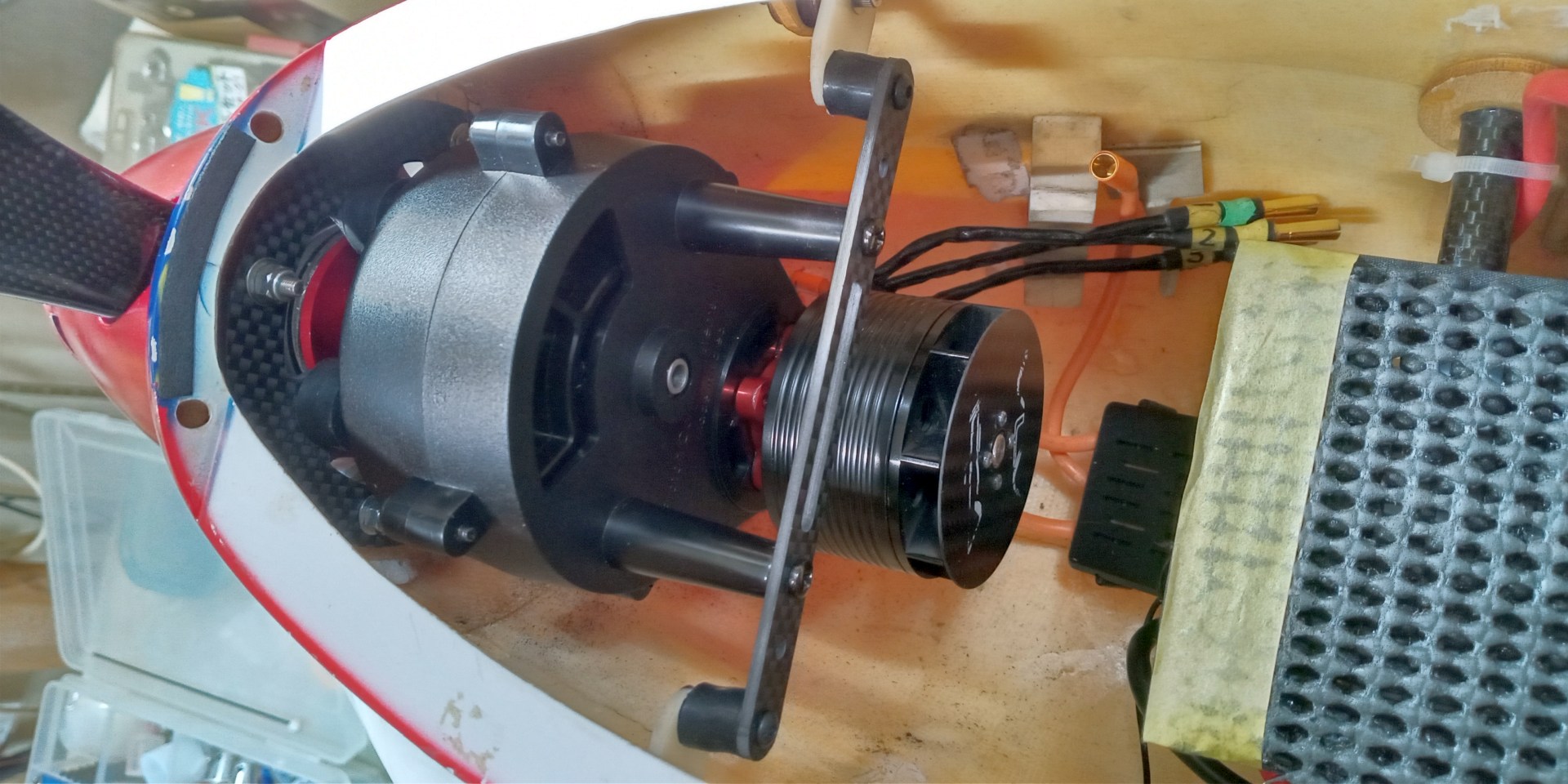

コントラユニットのゴムマウントの改造です。
ゴムを大きいものに交換すると長さの影響が
あちこちに出るので結構時間のかかる改造で
あります。ベアリングチェックの結果は問題
なかったです。

ヒンジ取り付け~ - JUNTEA

2018/06/13 (Wed) 12:09:15

さすがにエルロン4つも取り付けると飽きて
きたぜぇ~(^^;)

瞬間接着剤もたくさん使うので大人買いしま
したです。

Re: ヒンジ取り付け~ - JUNTEA

2018/06/13 (Wed) 15:08:21

やっと4枚エルロン取り付け、翼端整形まで
終了です。最後に翼型前縁を仕上げて接合です。
接合はガラスクロスでカバーします。
薄手のグラス1枚180mm幅と中央部20mmほどを
処理します。クロス注文につきしばし休憩♬

ヒンジ取り付け - JUNTEA

2018/06/11 (Mon) 12:16:55

以前は塗装してからヒンジを付ける作業をして
ましたが、今回は生地完で付けてしまいます。
ヒンジは既製の形状でなく切り出したもので
数を増やしています。
エルロン側を先にきっちり接着してしまい
主翼に差し込んでます。

Re: ヒンジ取り付け - JUNTEA

2018/06/11 (Mon) 12:49:59

主翼側裏面のプランク材へ穴をあけて、ヒンジ
部分に瞬間接着剤を流し込んで固定しました。
これだと瞬間が流れ出してもV溝に影響があり
ません。

Re: ヒンジ取り付け - JUNTEA

2018/06/11 (Mon) 12:52:12

念には念を入れてヒンジピンも刺します。
つまようじの硬い部分がでっぱると面倒
なので中で折れるよう切れ目を入れてあ
ります。
固定したらバルサ粉で穴を埋めて瞬間た
らしてから研磨します。

Re: ヒンジ取り付け - JUNTEA

2018/06/11 (Mon) 14:05:03

やっとこさ二つ目の主翼完了~♬
まだ全体の半分に届かないですぅ。


Copyright © 1999- FC2, inc All Rights Reserved.
